Главная » 2010 » Август » 10 » индикатор зарядки конденсатора by Axon
22:58
индикатор зарядки конденсатора by Axon
Это самая простая схема зарядки какую только можно придумать состоит с резстора и светодиода нужно только подобрать резистор

Процесс зарядки в таком индикаторе можно определить лишь на глаз, по яркости светодиода.
Схема на компараторах при должной настройке позволяет определять с хорошей точностью когда же конденсатор заряжен и при небольшой модификации в такую схему можно присобачить автоматическое выключение преобразователя. Недостатком такой схемы является то, что на нее нужно навешивать кучу резисторов и прочей рассыпухи и при том эта рассыпуха должна быть точная(в случае с резисторами). Еще одним недостатком является крупные размеры этой схемы, если в одну DIP-16 микросхему помещается 4 компаратора, то для 10-ти индикаций нам понадобится 2 микросхемы DIP-16 и 1 DIP-8 - довольно большой девайс.
А вот индикатор на специальной микросхеме вроде LM3914 позволяет забыть о всех недостатках. Сама микросхема находится в корпусе DIP-18, имеет 10 уровней индикации и соответственно 10 компараторов в одном корпусе, 2 режима индикации (Dot mode или Bar mode), встроенная схема опорного напряжения, которая настраивается 2-мя резисторами.

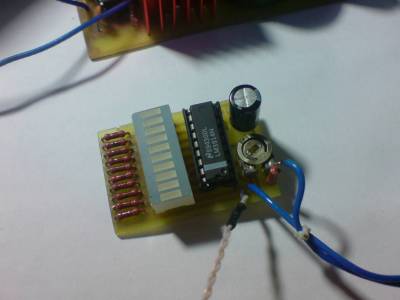

Слева 10 токоограничиващих резистора, далее специальная светодиодная сборка, сама микросхема в панельке, подстроечный резистор делителя напряжения и сглаживающий конденсатор, снизу припаяны 2 SMD резистора.
Режимы работы
Микросхема позволяет использовать 2 режима работы: Dot Mode или Bar Mode
В Dot Mode - одновременно может гореть только 1 светодиод и при максимальном значении измерения будет гореть только самый верхний светодиод.
В Bar Mode - одновременно могут гореть несколько светодиодов и при максимальном значении измерения одновременно будут гореть все светодиоды.
Кто еще не понял, вот покажу на видео

В первой половине видео показывает Bar Mode, во второй половине Dot Mode.
ИМХО для гаусса лучше будет второй вариант. Во-первых это экономия энергии аккумулятора, если 1 светодиод потребляет в среднем 20мА, то 10 таких светодиодов будут потреблять уже 200мА, а если таких индикатора 2 - уже 400мА. Во-вторых в том случае если мы используем Dot Mode мы получаем возможность избавиться от 9 из 10 токоограничивающих резистора - экономия места.

Надежность

Мне казалось что эта микросхема будет более надежная. Видимо она боится статики и навесного монтажа, все дело в том, что до того как сделать схему для нее, я пытался ее запустить на навесном монтаже и видимо микросхема покалечилась немного. Это проявляется в том, что некоторые светодиоды горят в половину яркости, а один и вовсе не горит.

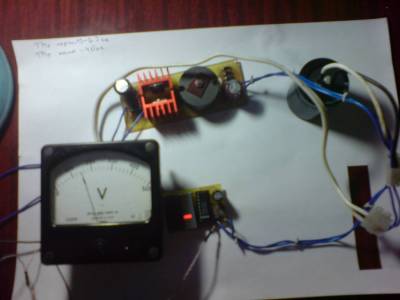

Что получилось

PS Несмотря на свою слабость к статике, микросхема LM3914 - лучший вариант для индикации в гауссах, будь то зарядки конденсатора или состояние аккумулятора. Микросхема довольно дорогая - 20грн
схемко


материал взят с сайта http://axon.at.ua
Просмотров: 6262 | Добавил: Axon | Теги: зарядки, Индикатор, заряда, индикация, конденсатора | Рейтинг: 5.0/1
Всего комментариев: 131 2 »
13 asdf434n
0
а у меня например в городе вольтметр стоит 300 рублей

11 lsvjy
0
я знаю что ты автор, но я уверен что не все бы написали первоисточник

12 Axon
0
Поэтому я в последней статье поставил ватермарки на картинки, уже нашел один случай.

9 Mxt
0
текст с первоисточником того же размера, что и остальной текст

8 lsvjy
0
а тебе какая разница многие и этого бы не написали

10 Axon
0
Quote
а тебе какая разница многие и этого бы не написали

Наверное, потому-что я - автор этой статьи.

7 Axon
0
А почему текст, где указывается первоисточник, такой малюсенький?

6 lsvjy
0
ну это на любителя кто как захочет smile
просто на форумах очень много тем про индикацию зарядки капов

5 Mxt
0
вольт метр недорого стоит 6о рублей (15 гривен вроде, если инет не врёт) и по габаритам не очень большой 5х5 см где-то

4 lsvjy
0
ну это для тех у кого есть лишний вольтметр а у меня 2 мультиметра один цыфровой кроме ампер больше ничево не показывает (их ремонтируют ?) а второй со стрелкой показывает во всех режымах но мне кажеться с большими погреншностями cry

3 Mxt
0
"Процесс зарядки в таком индикаторе можно определить лишь на глаз, по яркости светодиода." имхо лучше уж вольтметр прицепить. ещё вольтметр можно красиво вписать в дизайн ГГ

2 lsvjy
0
самая первая схема тоже 2 провода и не таскаться с вольтметром
